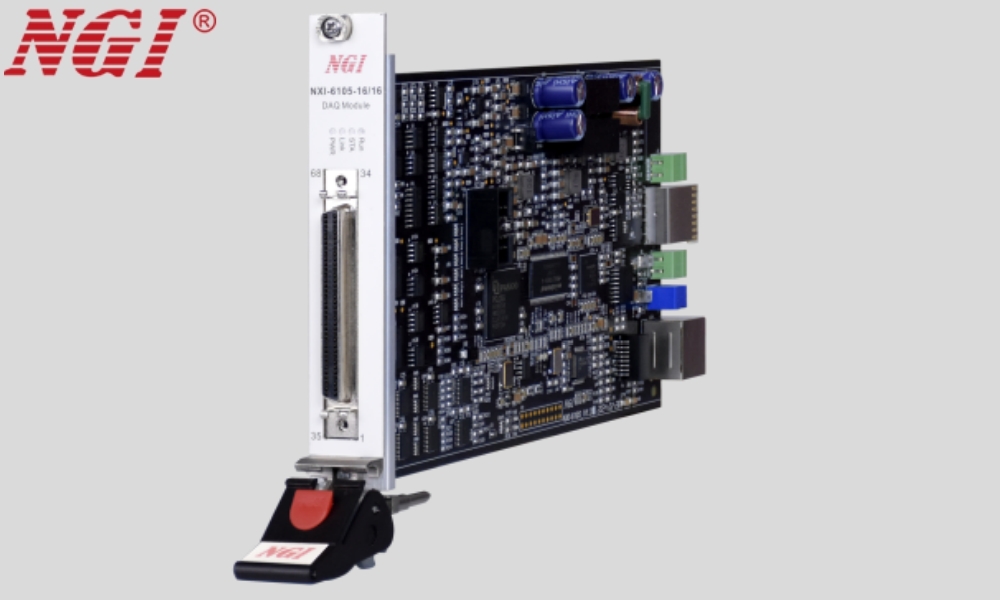

Modulo di acquisizione dati ad alta velocità NXI-6105-16/16
NXI-6105-16/16 è un modulo di acquisizione dati ad alta velocità a 16 bit e 16 canali con ingressi e uscite analogici e funzione I/O digitale. Supporta una frequenza di campionamento di 1 MS/s. NXI-6105-16/16 è dotato di snubber FIFO e supporta l'uscita di forme d'onda definite dall'utente. Può essere ampiamente utilizzato nell'acquisizione di segnali di tensione, nell'elaborazione e nell'analisi dei dati in molteplici campi e scenari, come l'elettronica di consumo 3C, il controllo industriale e la ricerca e la formazione.
Caratteristiche principali
●Analog input: ±10V/±5V/±2.5V/±1.25V/±625mV
●16 canali di ingresso analogici possono essere trasformati in 8 canali di ingresso differenziali
●Supporta 2 canali di uscita analogica, intervallo 0~5V, 0~10V, ±5V, ±10V
●Risoluzione di input/output: 16 bit
●Frequenza di campionamento totale in ingresso: 1 MS/s
●Ingresso e uscita digitale a 16 canali
●Contatore/timer a 3 canali, misurazione della frequenza, uscita PWM
●Capacità di archiviazione dell'acquisizione: 8 MB
●Supporta l'output della forma d'onda definita dall'utente con capacità di cache di 4 M
●Modulo singolo con slot singolo, applicabile allo chassis NXI-F1000 o per uso indipendente
●Supporta alimentazione a 12 V CC, comunicazione LAN per controllo individuale
●Supporta i protocolli Modbus-RTU, SCPI e CANopen
Campi di applicazione
●Acquisizione del segnale elettrico
●Test del controller elettronico
●Controlli industriali
●Sistemi di test integrati
