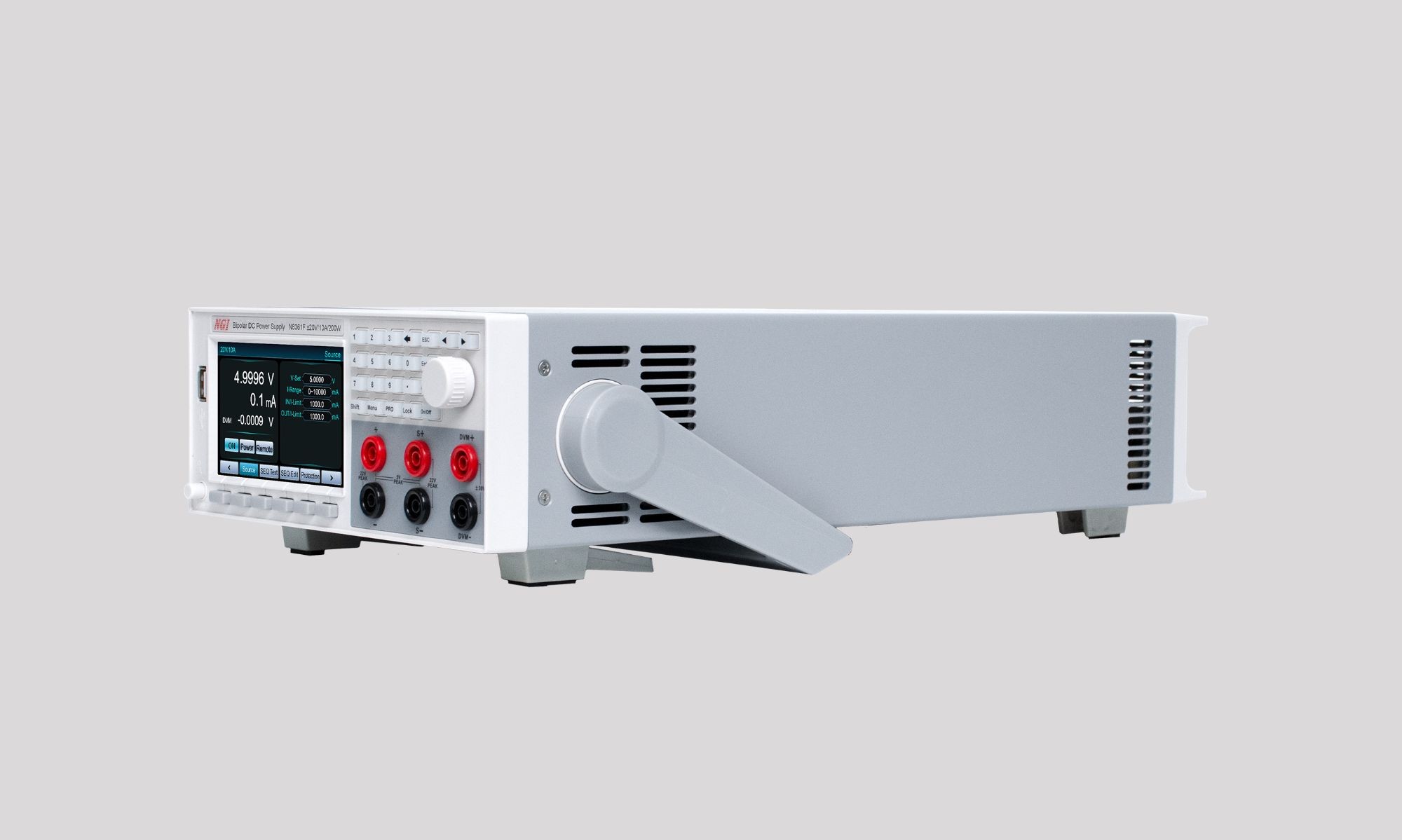

Alimentatore CC bipolare N8361F (±20 V/±10 A/200 W)
La serie N8361F è un alimentatore CC programmabile con tensione bipolare e uscita di corrente bidirezionale, utilizzabile dal primo al quarto quadrante. L'N8361F offre caratteristiche quali risposta rapida, elevata precisione, elevata stabilità ed elevata flessibilità. Con tempi di salita e discesa della tensione inferiori a 50 μs e una precisione della corrente fino a 1 μA, può essere utilizzato in applicazioni che richiedono un'alimentazione a tensione positiva e negativa, come circuiti analogici, apparecchiature di laboratorio, test di componenti elettronici e test di deriva di terra per componenti elettronici automobilistici.
Caratteristiche principali
●Intervallo di tensione: -20 V ~ +20 V
●Intervallo di corrente: -10A~+10A, intervallo di potenza: 0-200W
●Tempo di salita e discesa della tensione ≤50μs
●Supporta la modalità SEQ
●Alta precisione: precisione della tensione 0.01% + 2 mV, precisione della corrente fino a 1 μA
●DVM ad alta precisione
●Supporta l'uscita anteriore e posteriore, più facile per la scrivania e l'integrazione
●Con I/O digitale, supporta il test di trigger
●Interfaccia LAN/RS232/CAN
Campi di applicazione
●Test di prodotti elettronici a tensione positiva e negativa
●Test di ricarica rapida per dispositivi elettronici di consumo
●Circuito analogico, test relè
●Test di deriva a terra della ECU
Funzioni e vantaggi

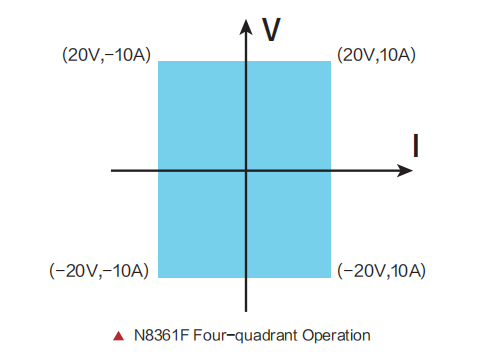

Alimentatore bipolare, funzionamento a quattro quadranti
La caratteristica unica dell'alimentatore DC bipolare è l'interruttore di polarità positiva e negativa. Regolando la posizione dell'interruttore, gli utenti possono scegliere tra tensione di uscita positiva o negativa per soddisfare le esigenze di test del circuito. In combinazione con il design del flusso di corrente bidirezionale, N8361F può raggiungere il funzionamento a quattro quadranti.
Progettazione del cablaggio anteriore e posteriore

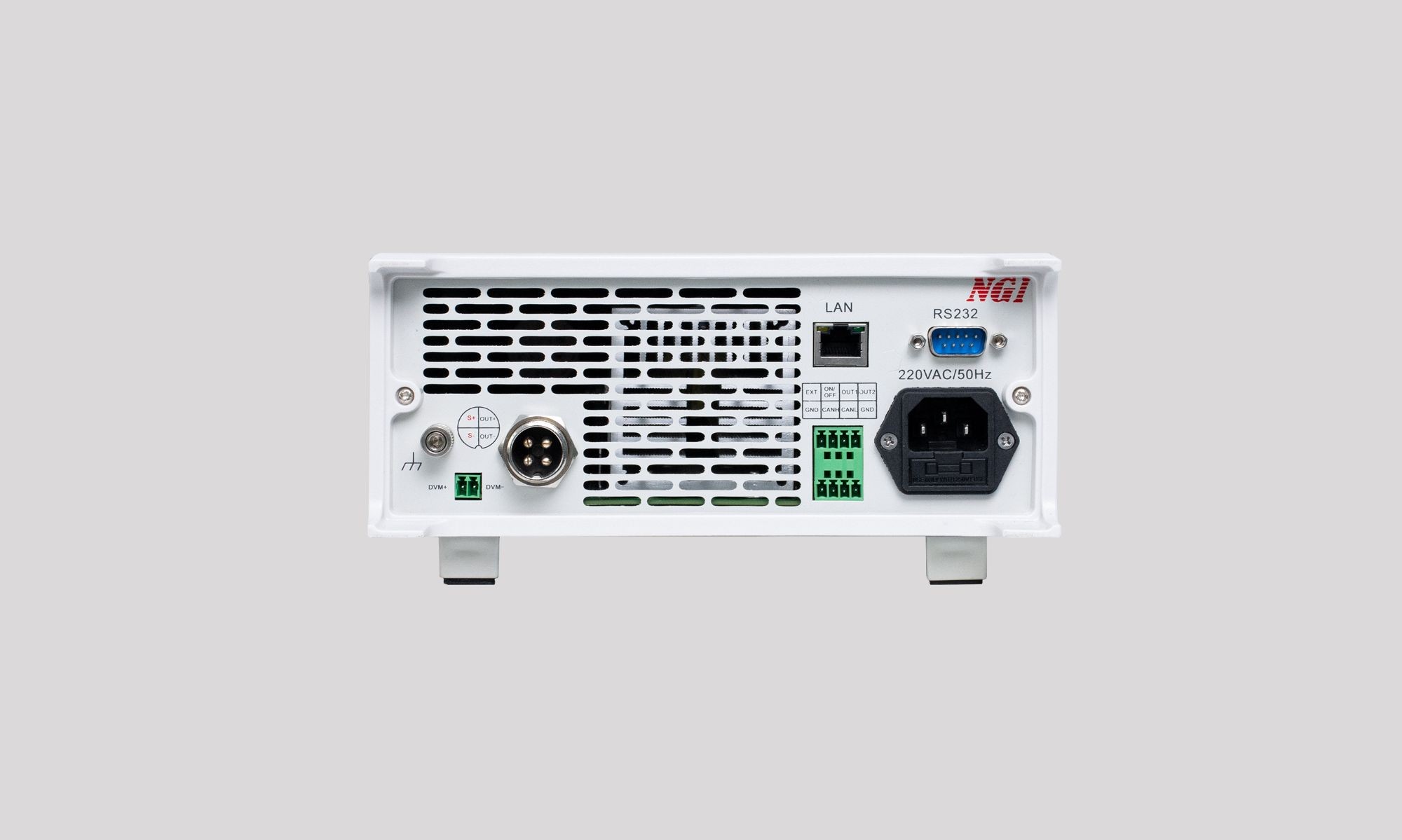

L'N8361F è dotato di jack a banana sul pannello frontale e di terminale di uscita sul pannello posteriore, il che lo rende facile da usare e integrare su desktop, migliorando l'efficienza dei test.
Funzione di test DVM
La serie N8361F offre funzioni di misurazione di base dei circuiti. È dotato di un DVM integrato a un canale per testare la tensione esterna. L'intervallo di tensione è compreso tra -30 V e 30 V e la risoluzione è di 0.1 mV. Lo schermo LCD mostra i dati dinamici, consentendo agli utenti di osservare facilmente le variazioni di tensione.

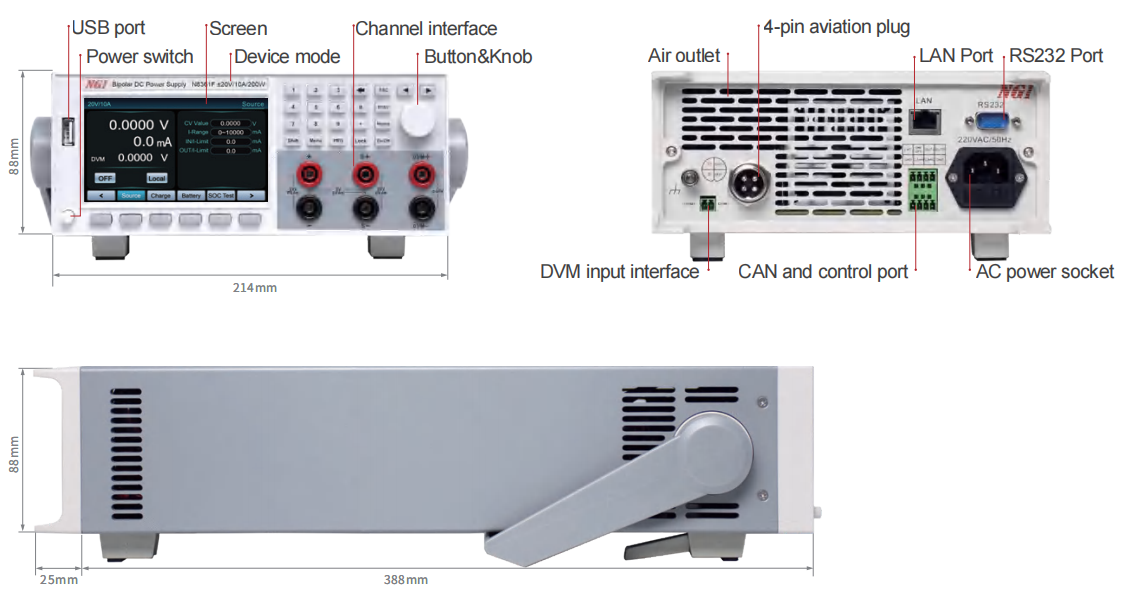

Dimensione del prodotto
