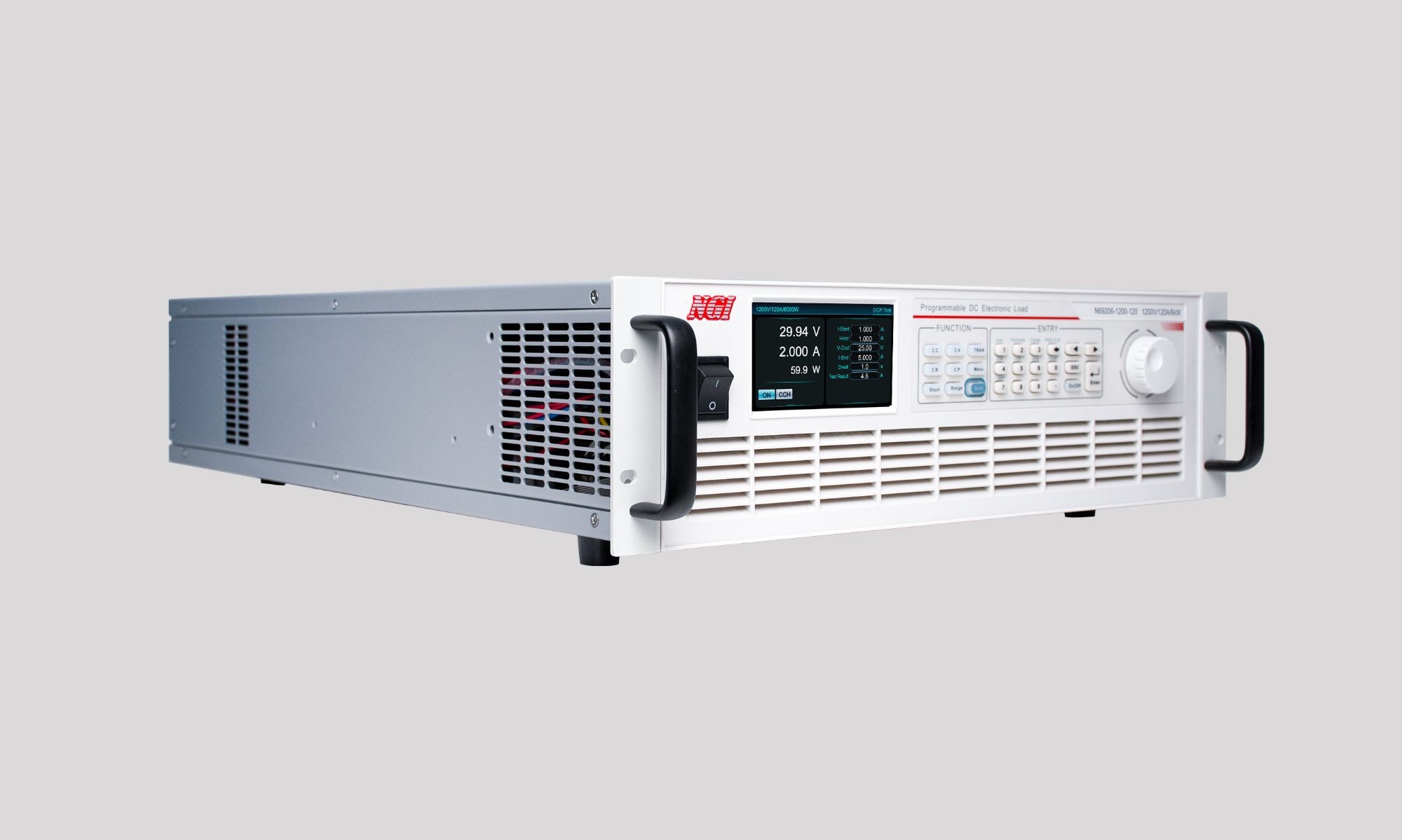

Carico elettronico CC programmabile ad alta potenza e alte prestazioni serie N69200

●Nuovi campi energetici, come pile e motori a celle a combustibile, pacchi batteria al litio, supercondensatori, moduli fotovoltaici, ecc.

●Alimentatori CC ad alta potenza, come alimentatori industriali, alimentatori per server, alimentatori per comunicazioni, ecc.

●Prodotti elettronici di potenza, come alimentatori UPS, convertitori CC-CC, caricabatterie di bordo, ecc.

●Alimentazione elettrica, come gruppo elettrogeno, sistema di accumulo di energia, pila di ricarica CC, ecc.

●Dispositivi ad alta potenza CC, come contattori/relè, accessori ad alta tensione per autoveicoli, ecc.

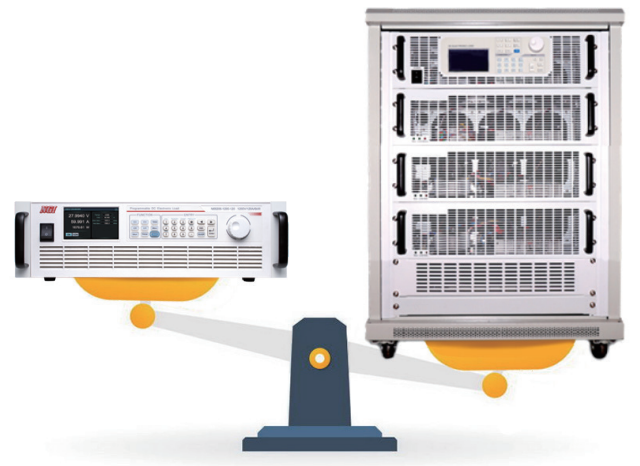

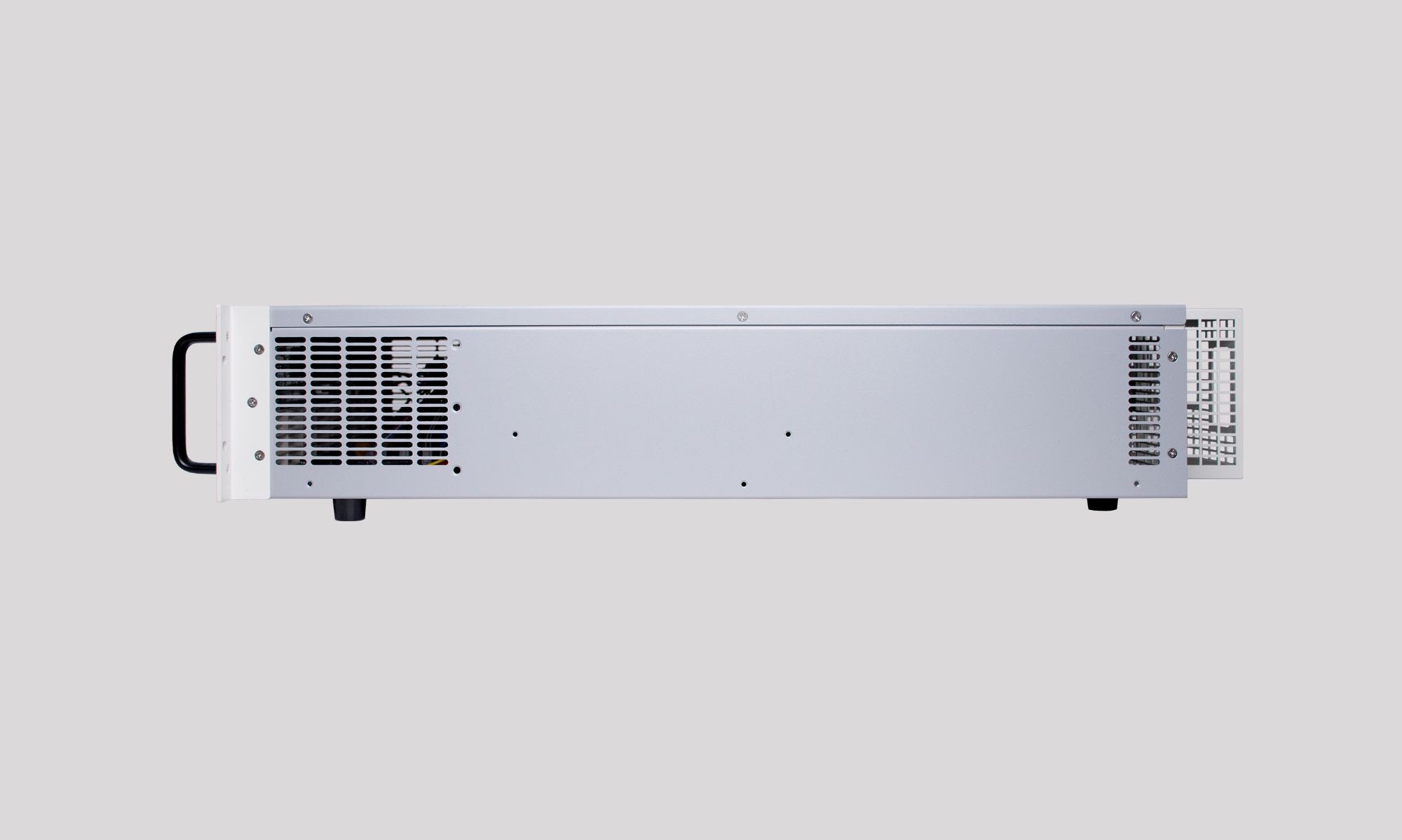

3U/6kW, densità di potenza ultra elevata

L'N69200 è progettato per un'elevata densità di potenza. La potenza di uno chassis 19U da 3" può arrivare fino a 6 kW. Il volume e il peso sono la metà rispetto ai carichi elettronici tradizionali. Rispetto ai carichi elettronici tradizionali di pari potenza, l'N69200 è più piccolo e leggero.

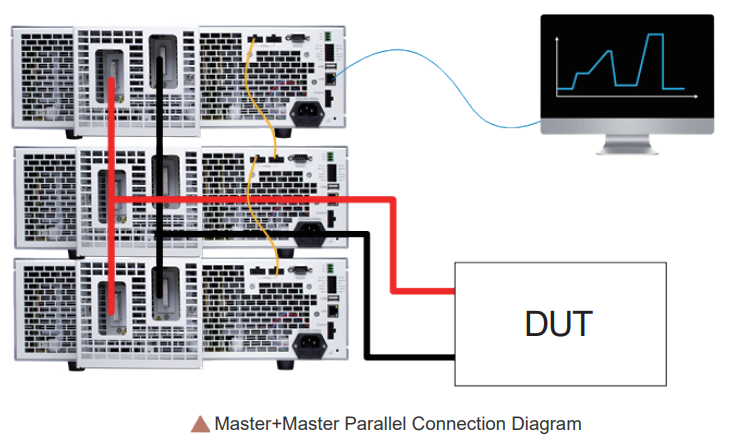

Collegamento parallelo per estensione di potenza

N69200 supporta la connessione parallela. Quando è necessario aumentare la potenza del carico, è possibile collegare in parallelo modelli con la stessa tensione (master + master, master + slave) per ottenere la corrente e la potenza richieste. Utilizzando N69200, gli utenti devono solo impostare la corrente sul master. La corrente sullo slave verrà distribuita automaticamente, semplificando le fasi operative.

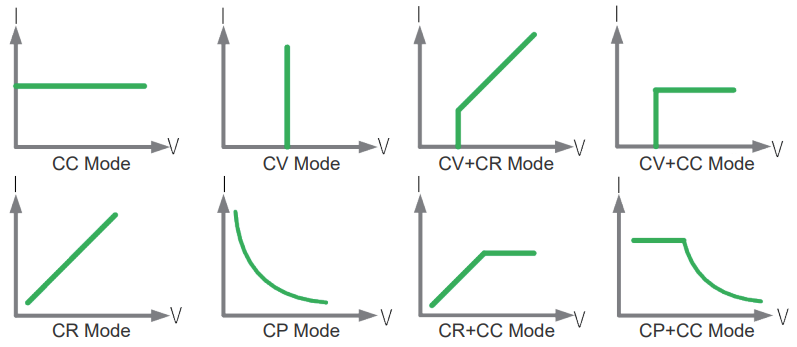

Molteplici modalità operative

L'N69200 supporta quattro modalità di funzionamento normali: CC, CV, CP e CR. Per far fronte alle variazioni delle caratteristiche del carico durante il processo di test, l'N69200 è stato sviluppato anche con quattro modalità di funzionamento combinate: CV+CC, CR+CC, CV+CR, CP+CC. Ad esempio, CR+CC è adatto per il test di avvio dell'alimentatore per prevenire la protezione da sovracorrente all'accensione. CV+CR può sostituire l'applicazione di impostazione del punto Von. CV+CC può simulare il processo di transizione della modalità di funzionamento durante la ricarica della batteria. Gli utenti possono scegliere diverse modalità di funzionamento per il test in base alla loro situazione effettiva.

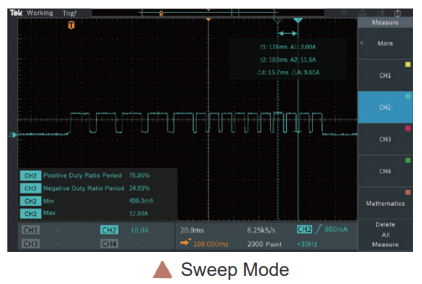

Modalità dinamica ad alta velocità, con scansione dinamica della frequenza

L'N69200 è dotato di una modalità dinamica ad alta velocità. Le caratteristiche dinamiche dell'alimentatore CC possono essere testate simulando il comportamento dinamico dell'alimentatore tramite la modalità dinamica. L'N69200 offre una scansione di frequenza dinamica e una modalità dinamica programmabile fino a 30 kHz, che include la dinamica a corrente costante CCD, la dinamica a tensione costante CVD, la dinamica a resistenza costante CRD e la dinamica a potenza costante CPD. La modalità di carico dinamico programmabile consente di impostare l'intervallo alto/basso, la velocità di variazione di salita/discesa, la larghezza di impulso e la modalità operativa. La frequenza di campionamento di tensione e corrente della modalità di scansione di frequenza dinamica è di 500 kHz. Supporta la modifica lineare della frequenza della corrente di carico. La frequenza arriva fino a 30 kHz. Questa modalità può misurare la tensione di picco Vpk+, la tensione di valle Vpk- e i punti di frequenza di occorrenza del DUT durante il processo di variazione dinamica del carico di frequenza.

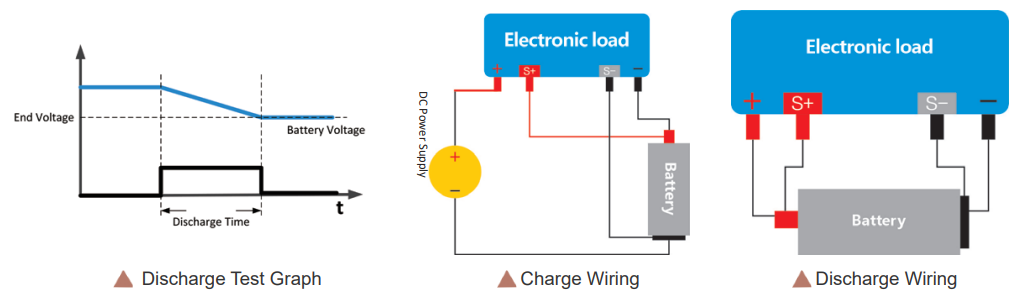

Test di carica e scarica

Gli utenti possono impostare diverse condizioni sul pannello frontale per soddisfare le proprie esigenze di test. Ad esempio, quando la tensione della batteria è inferiore alla tensione iniziale, il contatore interno dell'N69200 inizia il conteggio. Il contatore smette di funzionare finché la tensione della batteria non scende al di sotto della tensione di interruzione.

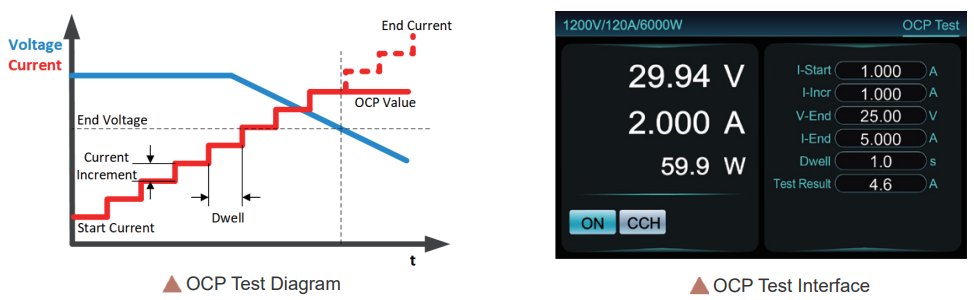

Test OCP (protezione da sovracorrente)

Durante il test OCP, l'N69200 caricherà in modalità CC e verificherà se la tensione del DUT è inferiore alla tensione di cut-off. Se inferiore, l'N69200 registrerà la corrente di carico attuale come risultato del test e chiuderà l'ingresso per interrompere il test. Se la tensione del DUT è superiore alla tensione di cut-off, l'N69200 aumenterà la corrente di carico finché la tensione del DUT non sarà inferiore alla tensione di cut-off o non raggiungerà la corrente di carico massima.

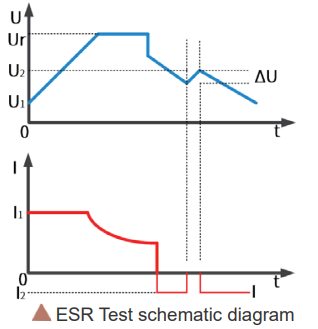

Test di resistenza in serie equivalente (ESR) (facoltativo)

L'ESR è un parametro fondamentale per le batterie o i supercondensatori. La serie N69200 offre una funzione di misurazione ESR professionale, in grado di supportare diversi standard di misurazione e di offrire risultati accurati e stabili.
